Подключение датчика уличной температуры к котлу BAXI Eco Classic
В статье покажу, куда подключать и как пользоваться датчиком уличной температуры с котлом BAXI Eco Classic.
Введение
К котлу можно подключить внешний датчик и переключить в режим работы по климатической кривой.
Если к котлу присоединён датчик наружной температуры, то температура теплоносителя в системе отопления изменяется в зависимости от температуры на улице по заданной вами кривой (параметр P10).

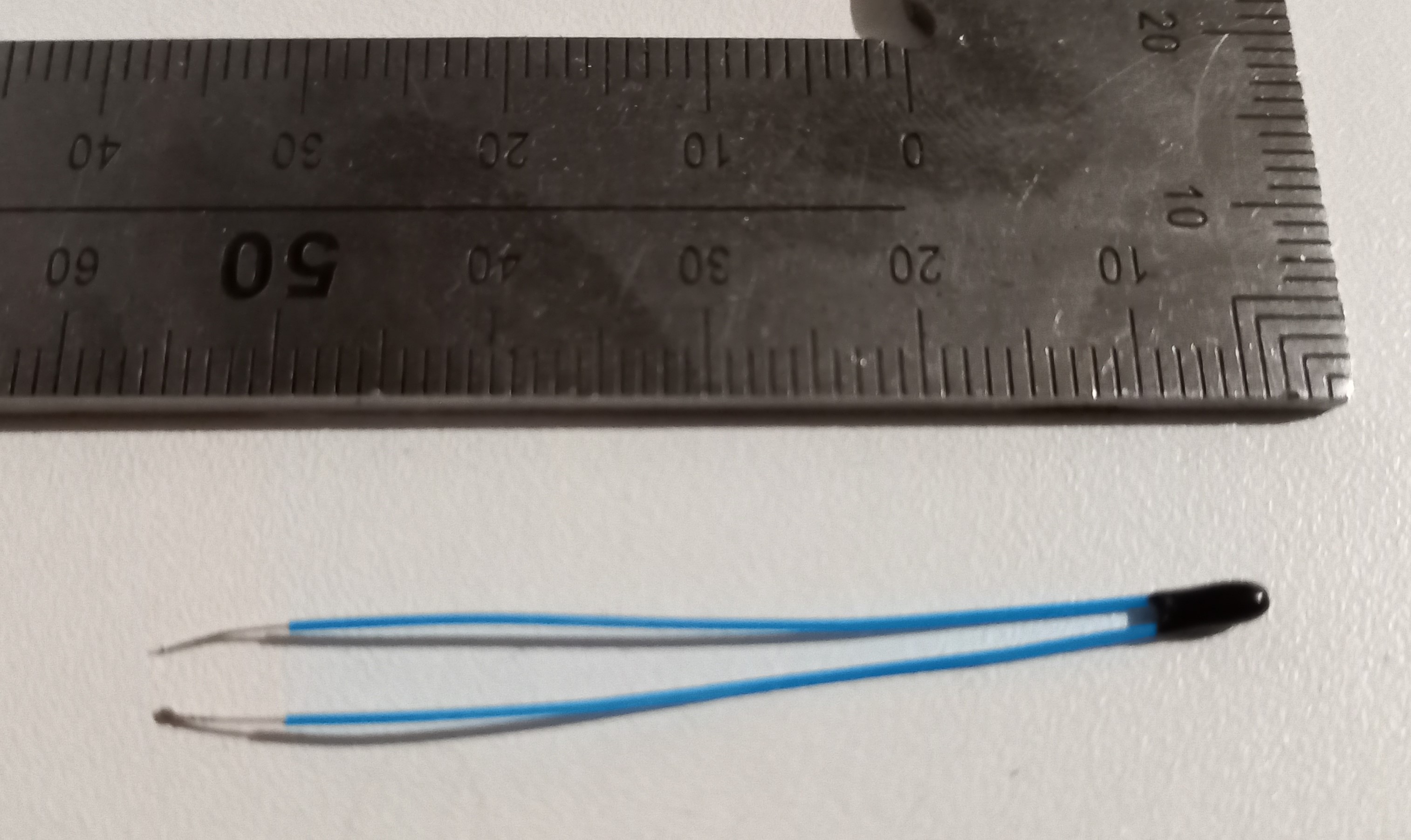

Оригинальный датчик — KHG71406211. Себе поставил NTC термистор EPCOS B57861-S 103-F40.
Подключение
В инструкции сказано:
Датчик наружной температуры может быть подключен к плате управления.
В семинарской тетради так:
Для двухконтурных котлов: подсоединить датчик уличной температуры к двум проводам КРАСНОГО цвета, оснащенным ножевыми наконечниками.

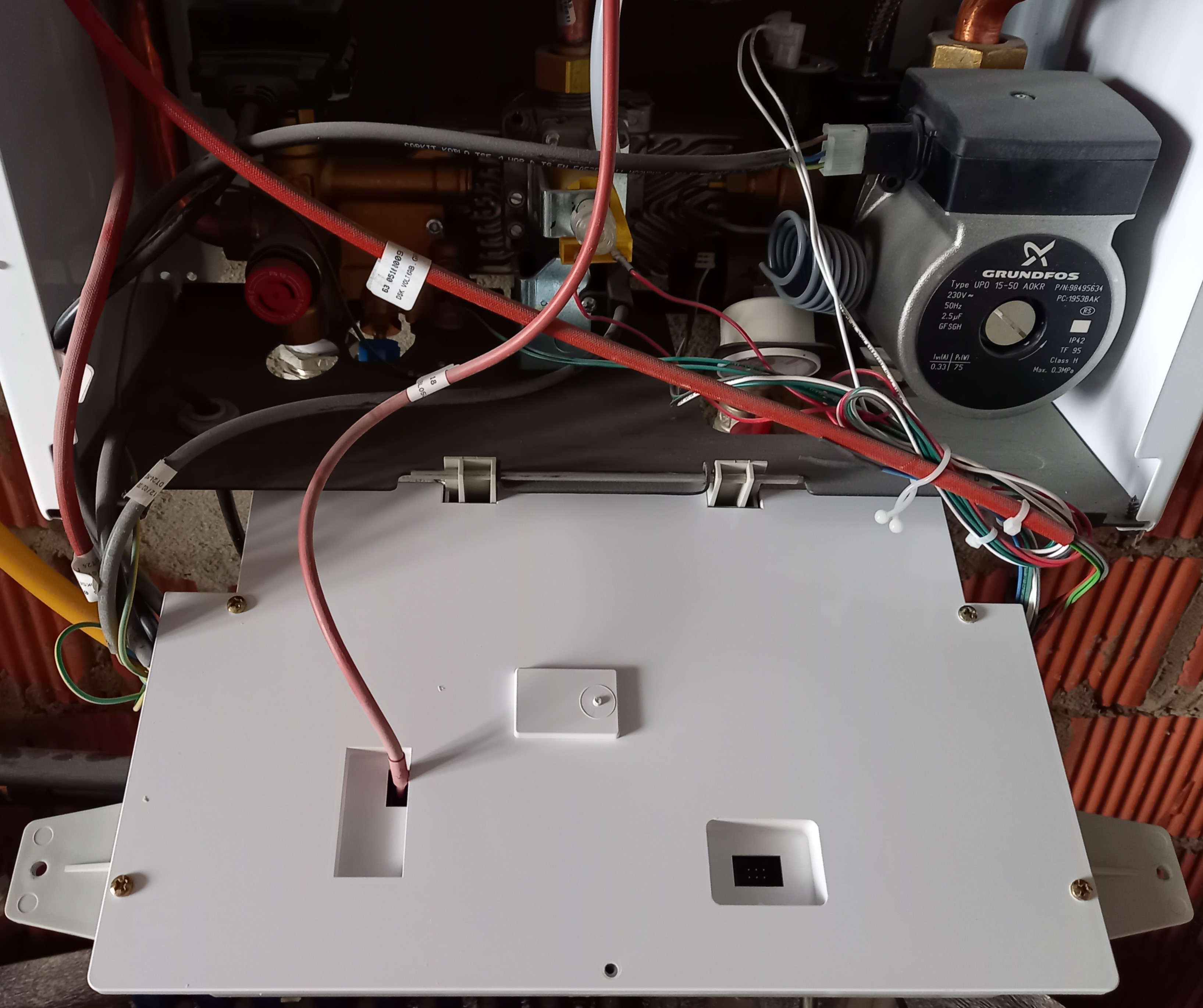

Снимаем лицевую панель, откидываем управляющий блок:

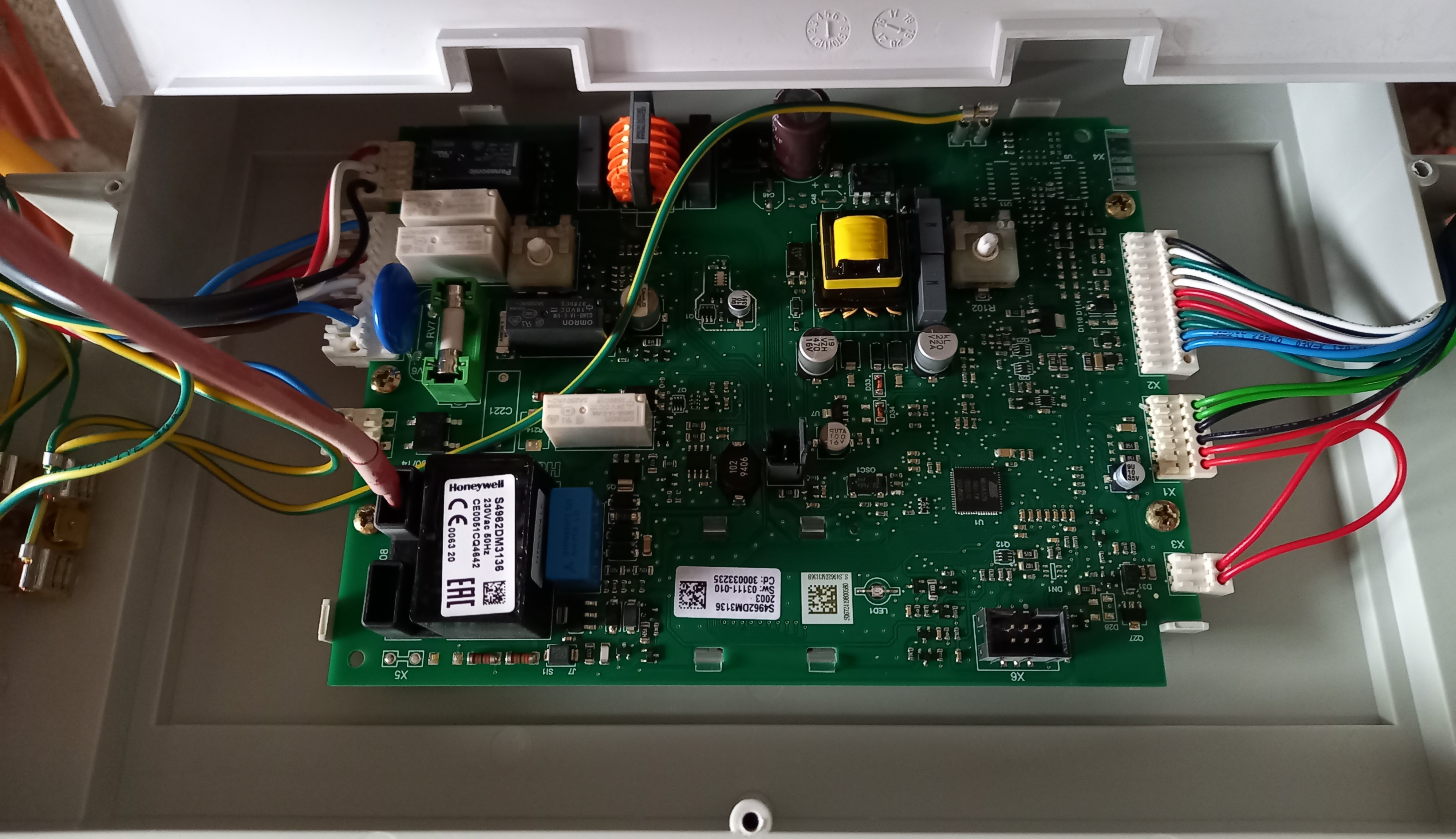

Искомых проводов нет. Снимаем крышку, смотрим на плату:
Искомых проводов нет. Смотрим в инструкцию на страницу 30, распиновка разъёма X2:
1 — Не используется
2 — Датчик уличной температуры
3 — Датчик уличной температуры

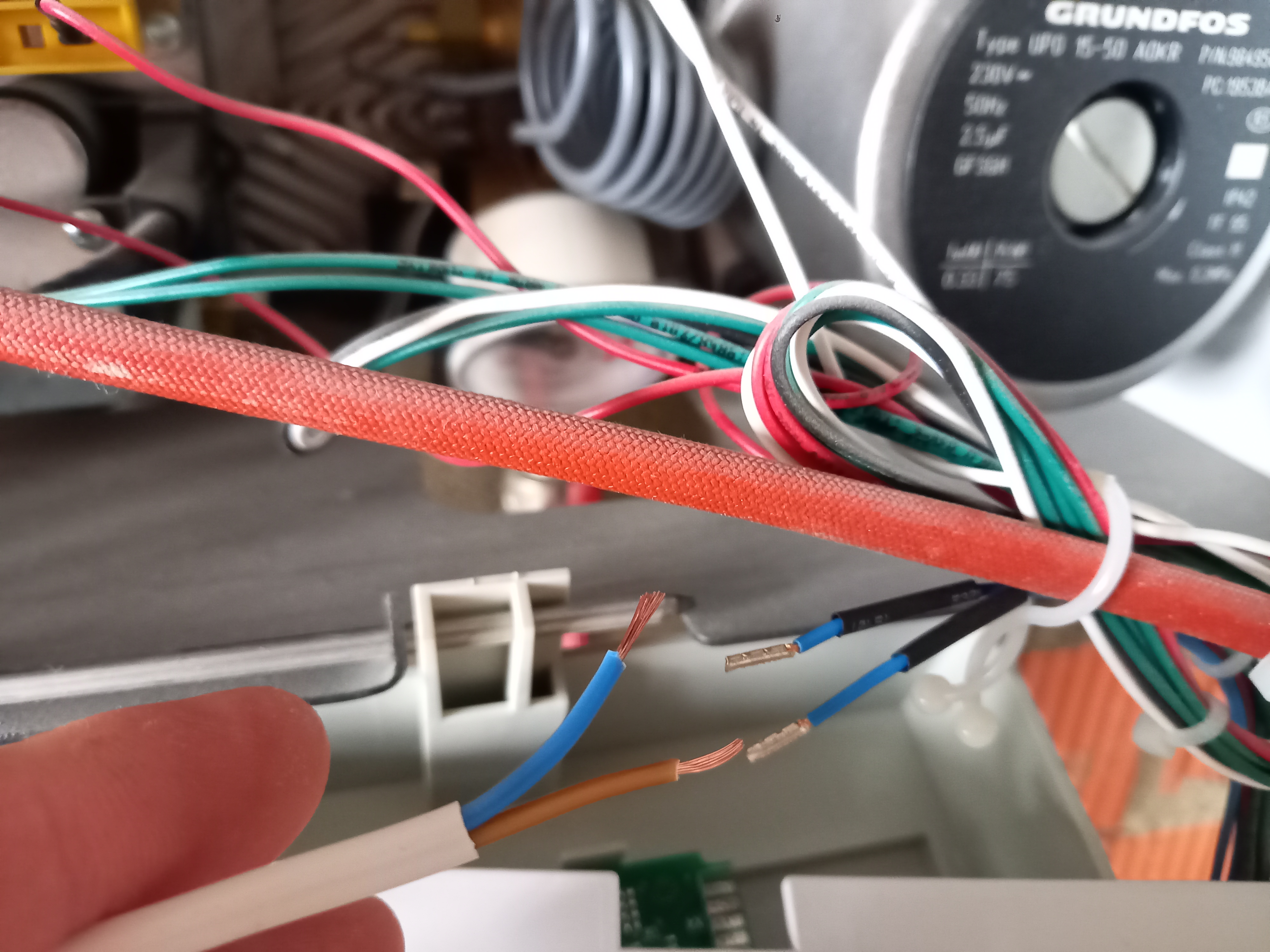

Только не машину, а квартиру. И не в лотерею, а в покер. И не выиграл, а проиграл. Только не красные, а синие. Припаиваем датчик:
Нюансы работы по датчику
Я вот не помню точно историю… В общем, там такое было — кто-то кому-то говорит: вот у тебя погодозависимая автоматика и у меня, но есть нюанс! 😀
- Автоматически не переключается на работу по датчику. Нужно выбрать номер кривой в настройках, параметр 10.
- Количество кривых 30. И не кривых, а прямых, походу. Зато работают от 20 градусов, а не от 30 🙂
- В выключенном состоянии не показывает температуру с датчика вместо прочерков – –. Её можно посмотреть, покрутив ручку 2, если котёл работает по климатической кривой.
- При отключении датчика во время работы по климатической кривой уходит в ошибку 32, а не работает по последней вручную заданной температуре. Насос останавливается через некоторое время. При подключении датчика возобновляет работу.
Выбор кривой
Перевёл графики климатических кривых в табличное представление: Eco Classic климатические кривые.
Квартира отапливается только тёплым полом, поэтому все нижепредставленные расчёты выполнены относительно этого условия. В мороз -30 температура теплоносителя не превышала 50 градусов. В квартире было около 25. Термоголовок и термостатов пока нет.
Сейчас осенью температура 15-10. Выбрал кривую №10. В квартире 23,5. Нормально. Но смотрим в табличку и видим, что при -30 за бортом температура ТН будет 70 градусов, что не подходит. В точке -30 подходит кривая №6 с температурой ТН в 50 градусов. Но эта кривая некомфортна осенью.
Кривую можно скорректировать, добавив пару сопротивлений: параллельно — уменьшается наклон кривой, последовательно — кривая приподнимается вверх. Решил остановиться на добавлении резистора только последовательно для упрощения расчётов.

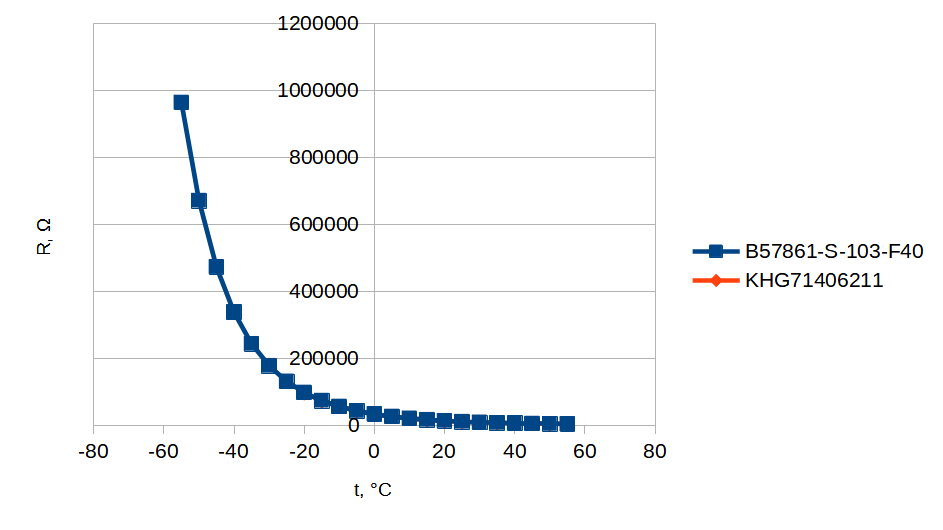

Сопротивление датчика экспоненциально температуре, поэтому дополнительное сопротивление будет оказывать влияние в большей степени на область положительных уличных температур — то, что нужно:
Добавил последовательно сопротивление в 4,7 кОм — получил сдвиг 15-и градусов в 9,5, а -30-и в -30,5. Поставил кривую №6. Другими словами температура теплоносителя при 15-и градусах за бортом равна 26,3, а при -30-иза бортом — 50,3. Носик задрался, хвостик остался на месте.
Расчёты тут: Поправки к климатическим кривым.
