Восстановление загрузки XCP-ng с RAID-1 массива
После загрузки в Windows (AdminPE) с подключенными дисками XCP-ng перестала загружаться, выдавая следующие ошибки:
error: failure reading sector 0xb30 from ‘fd0’
error: disk ‘muuid/b54704e0e324e4ad96f8599beb2247c2,1’ not found.
Entering rescue mode…
Вводные
XCP-ng создаёт RAID, используя метаданные версии 1.0:
# install.img/install/opt/xensource/installer/diskutil.py
def create_raid(configuration):
...
cmd = ['mdadm', '--create', raid_device, '--run', '--metadata=1.0', '--level=mirror',
'--raid-devices=%s' % (len(members))] + members
...Как мы знаем, метаданные в версии 1.0 пишутся в конец диска.
Также мы знаем, что GPT содержит рабочий заголовок и таблицу в начале диска и резервную копию в конце диска.
Структура дисков выглядит следующим образом:
Рабочая разметка GPT
----------------------
Данные
----------------------
Резервная разметка GPT
----------------------
Метаданные 1.0 RAID
Причина
Windows в лице AdminPE решила сделать доброе дело. Видя, что резервная копия GPT находится не в конце диска, … она перенесла его, затерев метеданные RAID.
Восстановление
План таков:
- Восстановить RAID-массив;
- Восстановить резервную копию GPT внутри массива.
Перед восстановлением желательно отключить остальные диски, оставив только первый.

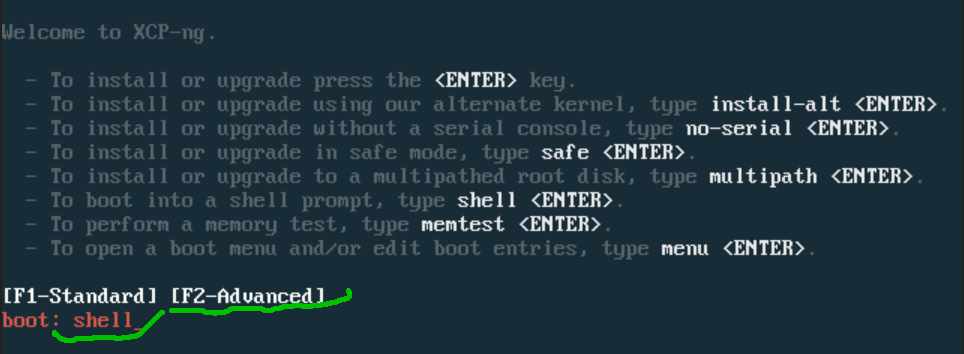

Загружаемся с установочного диска XCP-ng в терминал (F2-shell-Enter):

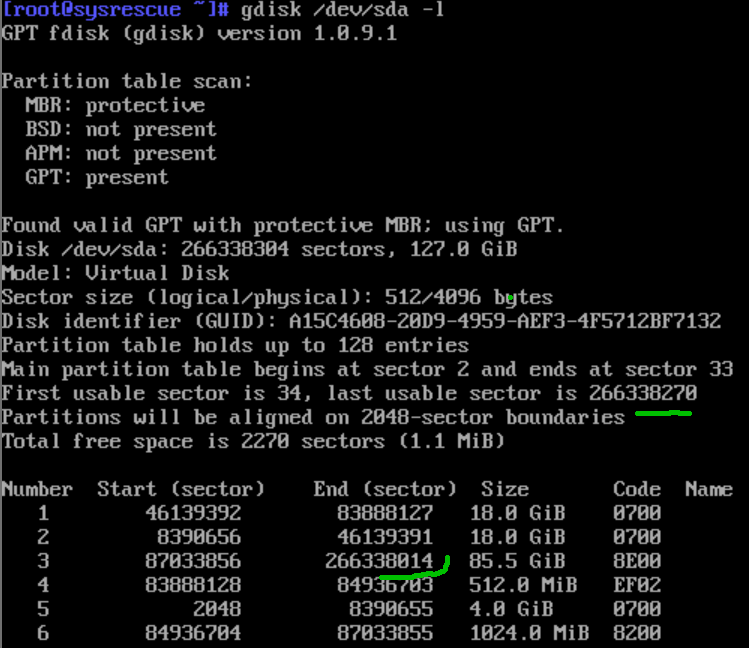

Резервное копирование GPT
Перед восстановлением нужно сделать резервную копию разметки GPT:
sgdisk -b sda-backup.gpt /dev/sda
Или в gdisk:
gdisk /dev/sda
b
sda-backup.gptRAID
Для восстановления RAID-1 нужно просто пересоздать массив - метаданные запишутся в конец диска, остальная область останется нетронутой.
Создадим деградированный массив с одним диском и прежним UUID:
mdadm --create /dev/md127 --run --uuid=b54704e0e324e4ad96f8599beb2247c2 --metadata=1.0 --level=mirror --raid-devices=2 /dev/sda missing
Если создали без UUID, то его можно переназначить:
mdadm --stop /dev/md127
mdadm --assemble /dev/md127 --update=uuid --uuid=b54704e0e324e4ad96f8599beb2247c2
Если устройство используется, нужно деактивировать LVM:
vgchange -a n
GPT
Когда массив собран, можно восстановить резервную область GPT внутри массива.
Заходим в gdisk:

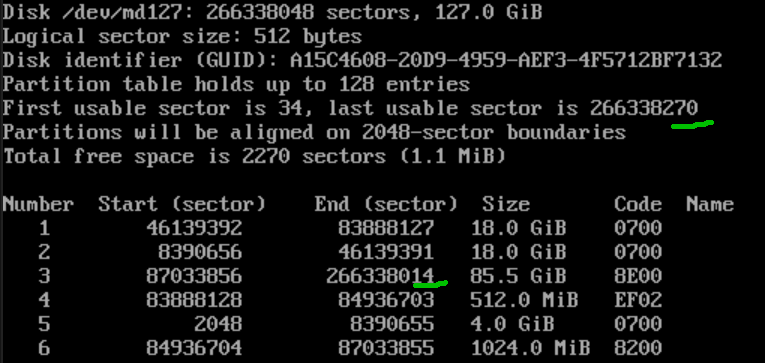

gdisk /dev/md127
p

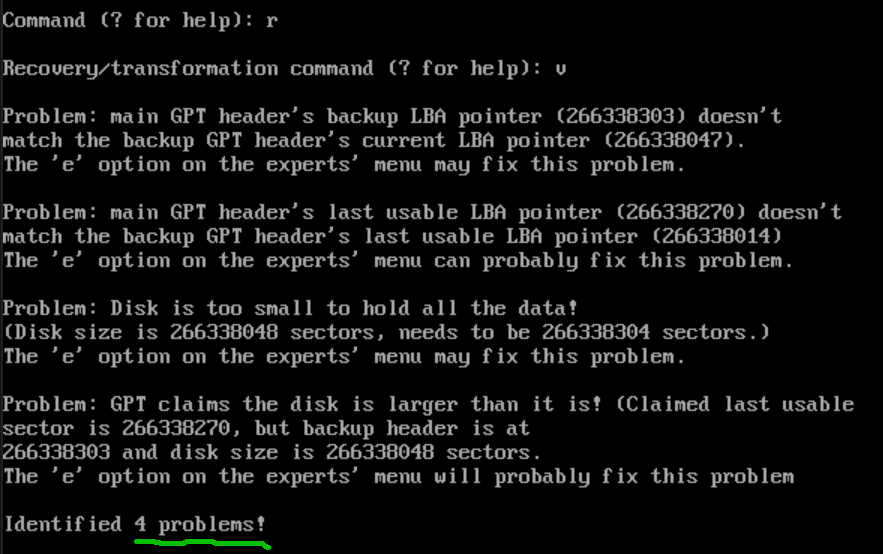

Проверяем на ошибки (r, v):

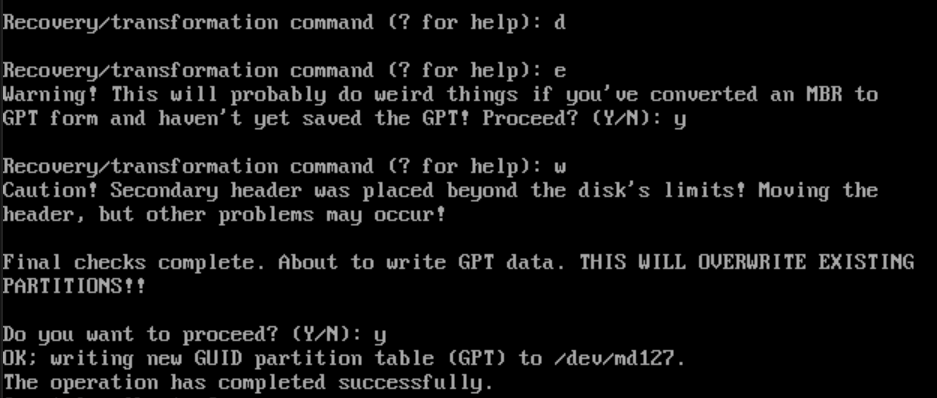

Восстанавливаем резервный заголовок и таблицу (d, e, w):

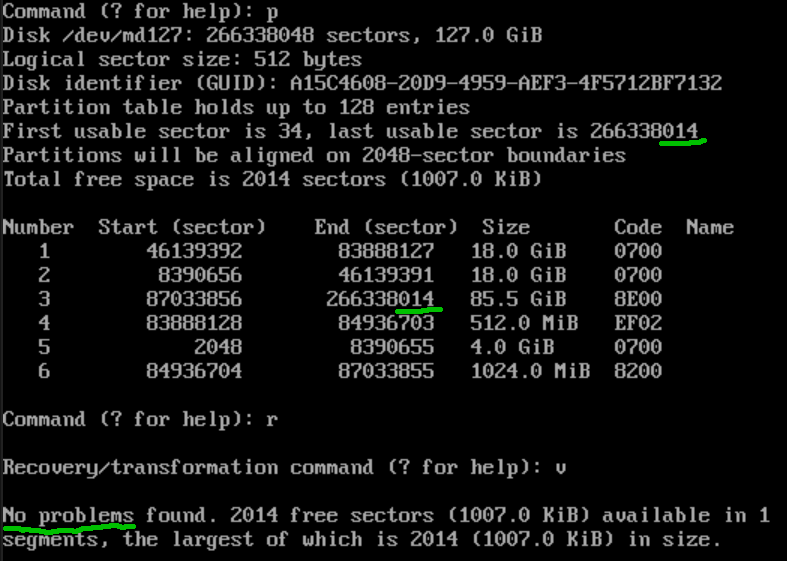

Ещё раз запускаем gdisk, проверяем на ошибки (r, v) - ошибок нет:
Выключаем хост.
Синхронизация второго диска
Подключаем второй диск. Загружаемся в XCP - теперь должна загрузиться успешно. Далее синхронизируем второй диск с первым, добавив его в массив:
mdadm --add /dev/md127 /dev/sdb
Резервное копирование областей диска
Начало диска (сначала посмотреть, где начинается первый раздел, размер сектора):
dd if=/dev/sda of=sda-0-2047s.img bs=512 count=2048 skip=0
Конец диска (сначала посмотреть, где заканчивается последний раздел и размер диска, размер сектора):
dd if=/dev/sdb of=sdb-488396767-488397167s.img bs=512 count=401 skip=488396767
